HIMatrix

Les produits HIMatrix de la société HIMA sont des automates de sécurité homologués CEI 61508 SIL3, ISO 13849 PLe, SIL4 ferroviaire adaptés au pilotage des installations nécessitant de la sécurité sans nécessité de continuité de service.

Ils sont spécifiquement adaptés aux différents procédés industriels non continus (tels que les applications ferroviaires, les procédés batch et la sécurité des machines).

Le temps de cycle, le plus rapide au monde pour les automates de sécurité SIL3 (5 ms), permet à la gamme HIMatrix d’être adaptée à tous les systèmes nécessitant un temps de réponse rapide tels que la régulation des turbo machines.

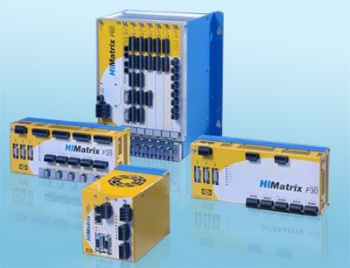

Les automates de la gamme HIMatrix sont composés de

  • La gamme « modulaire » nommée F60 possédant un châssis permettant l’installation de 6 cartes d’entrées sorties.
  • La gamme « compacte » basée sur des automates aux entrées sorties pré-définies (F35, F31, F30, F20),
  • Les modules d’entrées entrées sorties déportées (F1, F2, F3) permettant l’extension du système en SIL3 (SafeEthernet).
    Jusqu’à 64 modules d’entrées sorties peuvent être connectés aux automates de la gammes HIMatrix.
  • Les automates HIMatrix s’intègrent aussi dans la nouvelle gamme HIMAX de HIMA ouvrant un nouvel horizon dans les systèmes de sécurité.
  • De Energize to trip
  • F60, F35 F3AIO 8/4 01 Energize to trip pour les systèmes feux et incendie (EN54 et NFPA72),
  • Le réseau SafeEthernet permet l’extension à volonté de la taille des l’architecture du système par l’intégration inter automates d’une communication SIL3 optimale.

Tous ces automates offrent les garanties nécessaires à la tenue des contraintes de sûreté imposées par les normes en vigueur jusqu’au niveau SIL3 CEI61508 et SIL4 ferroviaire EN50128, EN50129, EN50126, ISO13849 PLe.
Ils offrent aussi les garanties de réalisation d’un investissement durable par l’ensemble des fonctionnalités de communication et d’évolutions possibles.

Toutes les documentations de ces automates sont disponibles sur le site HIMA http://www.hima.com.

Manuels

Téléchargement du manuel de sécurité des automates HIMatrix

Téléchargement du manuel ingénieur des automates HIMatrix

Manuel de maintenance

Téléchargement du manuel de maintenance des automates HIMatrix







Automate de sécurité F20

F20

2 processeurs autotestés
8 entrées sorties digitales configurables
4 sorties pulsées pour le test de boutons d’arrêt d’urgence, catégorie 4, PLe

SafeEthernet : Extension possible jusqu’à 64 modules d’entrées sorties déportées



Téléchargement de la notice d’utilisation

Veuillez vérifier sur le site HIMA les mises à jour éventuelles des documentations.

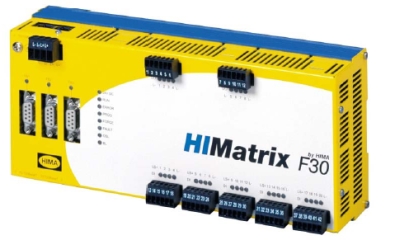

Automate de Sécurité F30



F30

Architecture interne categorie 4 (EN954-1)

20 entrées digitales

8 sorties digitales

Téléchargement de la notice d’utilisation

Veuillez vérifier sur le site HIMA les mises à jour éventuelles des documentations.

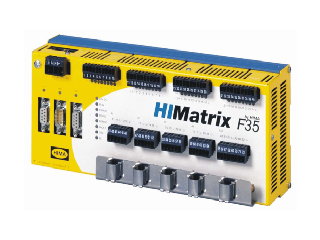

Automate de sécurité F35

F35

2 processeurs autotestés

24 entrées digitales

8 sorties digitales

8 entrées analogiques (0-10V). 0-20 mA avec convertisseur ref Z 7301 ou Z 7302. 1 convertisseur permet la conversion de 2 voies analogiques.

2 entrées compteurs

Téléchargement de la notice d’utilisation

Veuillez vérifier sur le site HIMA les mises à jour éventuelles des documentations.





Automate de sécurité F60

F60

F60

2 processeurs autotestés
Grand nombre de modules d’entrées sorties disponibles (SIL3)

SafeEthernet

6 modules pouvant être installé dans le châssis F60.
Extension possible : 64 modules d’entrées sorties déportées (au travers de SafeEthernet) possibles tout en conservant le niveau SIL3 pour l’ensemble du système.

Téléchargement du manuel système







HIMatrix Overview

HIMatrix products Inputs analog / digital Outputs analog / digital Ethernet switchports Line monitoring* Special features
Compact PES
F35 8 / 24 – / 8 4 – plus 2 counters 100kHz, approved for use in Ex Zone 2
F35 011 8 / 24 – / 8 4 – minus 20oC, coated
F35 012 8 / 24 – / 8 4 – minus 20oC, coated, shock-resistant, ISO 13628-6
F31 02 – / 20 – / 8 4 yes without fieldbus interface
F30 – / 20 – / 8 4 yes –
F30 011 – / 20 – / 8 4 yes minus 20oC, coated
F30 014 – / 20 – / 8 4 yes minus 25oC, coated, shock-resistant, IEC61373
F20 – / 8 – / 8 2 yes 8 channels which can be parameterised individually als I/Os
Remote-I/Os
F1 DI 16 – / 16 – / – 2 yes –
F1 DI 16 011 – / 16 – / – 2 yes minus 20oC, coated
F2 DO 16 01 – / – – / 16 2 – 8 outputs 2 A, 8 outputs 0.5 A
F2 DO 16 02 – / – – / 16 2 – relay outputs up to a contact potential of 60 V
F2 DO 8 – / – – / 8 2 – relay outputs up to a contact potential of 230 V
F2 DO 4 – / – – / 4 2 – Load of up to 5 A
F3 DIO 8/8 – / 8 – / 8 2 yes additional 2 L-switching outputs
F3 DIO 8/8 014 – / 8 – / 8 2 yes minus 25oC, coated, shock-resistant, IEC61373
F3 DIO 16/8 01 – / 16 – / 8 2 yes 2-pin outputs
F3 DIO 20/8 02 – / 20 – / 8 2 yes –
F3 DIO 20/8 021 – / 20 – / 8 2 yes minus 20oC, coated
F3 DIO 20/8 023 – / 20 – / 8 2 yes minus 25oC, coated, salty fog resistant
F3 AIO 8/4 8 / – 4** / – 2 – supply for NAMUR initators and 24 V
F3 AIO 8/4 011 8 / – 4**/- 2 – minus 20oC, coated
F3 AIO 8/4 012 8 / – 4**/- 2 – minus 20oC, coated, shock-resistant, ISO 13628-6
Modular PES
F60 – / – – / – 4 – 6 slots for any type of I/O module
I/O-modules
AI 8 8 / – – / – – – –
DI 32 – / 32 – / – – yes cross-circuiting in connection with DIO 24/16
DI 24 – / 24 – / – – – 110V input voltage
MI 24 24 / 24 – / – – – current inputs 4-20 mA, alternatively NAMUR inputs
DIO 24/16 – / 24 – / 16 – yes –
CIO 2/4 – / – – / 4 – – 2 counters up to 1 MHZ
AO 8 – / – 8 / – – yes –
DO 8 – / – – / 8 – – relay outputs up to a contact potential of 230 V
    ** non-safe   * configurable
